Bobines de Bobbin For Stranding Machine /Steel/câbles optiques ridés par bobine de fibre

 Les bobines en acier ondulé sont importantes dans de nombreuses applications industrielles, en particulier dans l'industrie du fil et du câble. Ces bobines sont généralement fabriquées en acier de haute qualité et sont conçues pour fournir une surface robuste et durable sur laquelle le fil et le câble peuvent être enroulés.

L'un des principaux avantages des bobines en acier ondulé est leur capacité à protéger le fil et le câble contre les dommages. En fournissant une surface plane et stable, ces bobines peuvent aider à empêcher le fil et le câble d'être écrasés, pliés ou autrement endommagés pendant l'enroulement, le stockage ou le transport. Cela peut aider à garantir que le fil et le câble restent en bon état et fonctionnent correctement au fil du temps.

Un autre avantage des bobines en acier ondulé est leur polyvalence. Elles peuvent être utilisées dans diverses applications, du support de câbles électriques dans les bâtiments au transport de câbles à fibres optiques dans les réseaux de télécommunications. Elles peuvent également être personnalisées pour répondre à des exigences spécifiques, telles que la taille, la forme et la capacité de charge.

Description du produit :

 Le produit est fabriqué conformément aux normes GB4004-83, JB/T7600.3-94 et DlN46395. Sa plaque d'acier mince en acier au carbone commun Q235 (A3) poinçonnée en type ondulé sert de plaque latérale, et son mandrin et son corps principal sont supportés par des barres d'acier de renforcement à quatre rainures. Le produit présente les caractéristiques non seulement de renforcer la résistance de la bobine, mais aussi d'avoir un poids léger de la bobine, qui peut être utilisé comme toronneur, machine de toronnage, extrudeuse, machine de câblage et machine d'armature.

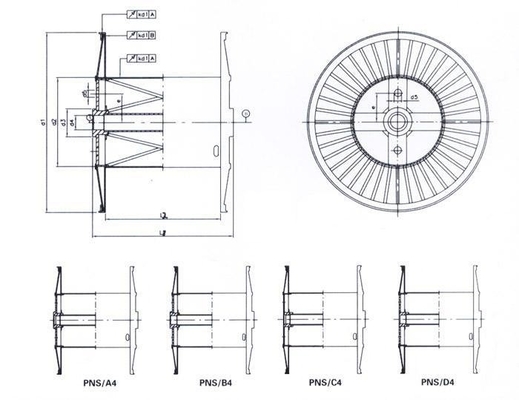

Numéro de série	Modèle de spécification	Diamètre de la plaque latérale D1	Diamètre principal D2	Diamètre du trou d'axe D4	Diamètre du trou de transport D5	Distance centrale E du trou d'axe et du trou de transport	Largeur externe L1	Largeur interne L2
1	800	800	400	80	40	160	600	500
2	1000	1000	500	80	40	160	750	630
3	1120	1120	560	80	40	160	850	710
4	1250	1250	630	80	40	160	950	800
5	1400	1400	710	80	65	300	1060	900
6	1600	1600	800	80	65	300	1180	1000
7	1800	1800	1000	100	65	300	1320	1120
8	2000	2000	1120	1235	65	300	1500	1250
9	2240	2240	1250	125	65	300	1700	1400
10	2500	2500	1500	125	65	300	1900	1600
11	2800	2800	1800	140	65	300	2120	1800
12	3150	3150	2000	160	65	500	2300	2000
13	4000	4000	2800	200	80	500	2300	2000



​
