La traversée automatique de bras robotique prennent la machine pour les câbles optiques extérieurs de fibre
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | I-suntop |
| Certification: | SGS |
Conditions de paiement et expédition:
| Quantité de commande min: | 1set |
|---|---|
| Prix: | By negotiation |
| Détails d'emballage: | Boîte en plastique de film+wooden |
| Délai de livraison: | Jours de Min.50working |
| Conditions de paiement: | L/C, T/T |
| Capacité d'approvisionnement: | 10sets/month |
|
Détail Infomation |
|||
| Vitesse d'enroulement: | Maximum 100m/min | Tension de enroulement: | 30N~300N |
|---|---|---|---|
| Diamètre de bobine: | 800-1600mm | Diamètre de câble à fibres optiques: | 6-18mm |
| Taille de puissance: | 2KVA, fil à C.A. 3phase+N wire+ground de 380V 50Hz | Service: | garantie 12month |
| Mettre en évidence: | la traversée 300N automatique prennent la machine,2KVA prennent en travers la machine |
||
Description de produit
La traversée automatique de bras robotique prennent la machine pour les câbles optiques extérieurs de fibre
machine 20220228.pdf de câble optique de fibre d'i-suntop
application 1.Equipment
Cette machine principalement utilisée pour traverser et prendre tous les câbles, sécurité optimale, en câbles manuels de réceptrice de place, réduisant les risques de sécurité. Et il n'assurer la qualité de enroulement uniforme et aucun croisement de câble.
paramètres 2.Technical
| Vitesse d'enroulement | Maximum 100m/min |
| Tension de enroulement | 30N~300N |
| Diamètre de bobine | 0.8M~1.6M |
| Baril | Mn 400mm |
| Diamètre de produit | 6-18mm (peut s'ajuster) |
| Puissance |
1.5KW |
spécifications 3.Main et représentation

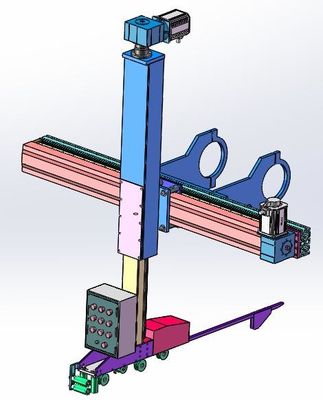

Dispositif transversal de bras d'A.Robot
La structure est un manipulateur suspendu, qui est intégré dans le fil moulu de portique de rail pour prendre le cadre pour ménager de l'espace vide d'installation. La déclaration relative de la transformation est divisée en axe des abscisses et axe des ordonnées. L'axe des abscisses est la direction transversale horizontale, et l'axe des ordonnées est la direction de montée verticale. Aucune intervention humaine n'est exigée en cours de traversée ;
Manière transversale : Traversée linéaire servo de vis de boule du rail de guide du moteur +HIWIN de Panasonic +TBI ; Elle est plus stable que le type traditionnel de portique et a moins d'erreur. Elle est plus ordonnée. Le levage automatique du bras de robot est détecté par le senseur, de sorte que l'angle entre le bras de robot et la bobine de fil soit toujours cohérent, et la traversée est ordonnée. La structure de levage d'axe des y se compose de vitesse de support hélicoïdale spéciale linéaire servo de rail de guide de la voie +YYC de glissière du moteur +HIWIN de panasonic. Structure compacte, bon fonctionnement
●Moteur servo transversal du moteur 1KW panasonic
●Moteur servo du moteur 1KW panasonic de Lifiting
●HIWIN Taïwan HIWIN
●vis transversale Taïwan TBI de boule
●Support de levage Taïwan YYC
●Voyage transversal horizontal 1300mm d'axe des abscisses
●Voyage en hausse vertical 1050mm d'axe des ordonnées
