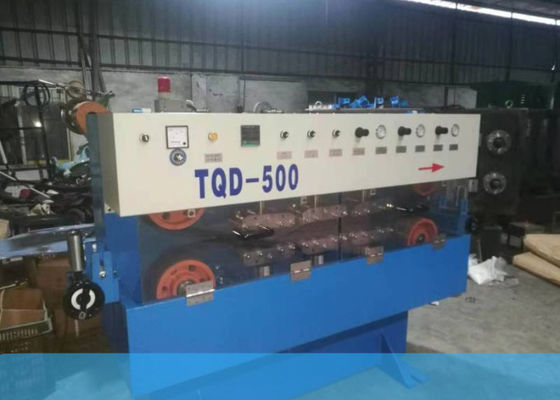

Dispositif de traction pneumatique pour ligne de câblage extérieur en fibre optique

Le dispositif de traction pneumatique est une machine auxiliaire essentielle conçue pour les lignes de production de fibres optiques et de câbles d'alimentation, spécifiquement utilisée dans l'enveloppe extérieure des câbles, l'extrusion d'isolation, l'armature,et procédés de formage de câblesIl fournit une traction stable et précise pour assurer une qualité constante des câbles pendant la production continue.

Cette unité de traction adopte unstructure de traction à courroie plate avec serrage pneumatiqueAvec une structure mécanique bien conçue et des options d'entraînement flexibles,c'est une solution idéale pour les usines de fabrication de câbles modernes.

Structure et conception du produit

Le dispositif de traction est doté d'un cadre robuste fabriqué à partir de plaques d'acier de haute qualité par pliage et soudage de précision.Sa conception compacte et moderne assure sa stabilité et sa durabilité à long terme en fonctionnement continu.

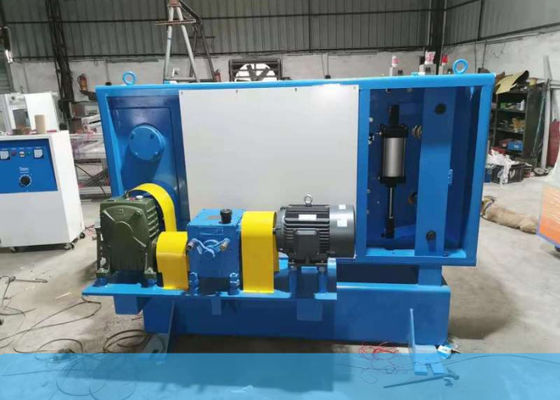

Le système de transmission est constitué d'unboîte de vitesses de réduction à moteur avec engrenages hélicoïdaux renforcés, offrant un transfert de puissance en douceur, une capacité de charge élevée et de faibles besoins en maintenance.Régulation de la vitesse du moteur à courant continuetcontrôle à fréquence variable (VFD)sont disponibles pour répondre aux différentes demandes de production.

Les cylindres pneumatiques appliquent une force de serrage réglable aux courroies de traction, assurant une traction sûre du câble tout en minimisant la déformation ou l'abrasion, en particulier après l'extrusion et le refroidissement.

Principales caractéristiques et avantages

• Appareil de freinage pneumatique et ceinture plate
  Assure une répartition uniforme de la pression et une traction stable pour différents diamètres de câbles.

• Large portée de la force de traction
  Disponible en plusieurs modèles de200 kg à 15 000 kg, adapté à la production de câbles légers à lourds.

• Contrôle précis de la vitesse et de la tension
  Équipé de compteurs électroniques pour afficher en temps réel la vitesse de la ligne et le nombre de compteurs.

• Contrôle de tension de poudre magnétique (facultatif)
  Fournit un réglage instantané de la tension, empêchant efficacement l'abrasion des câbles dans les creux de refroidissement et assurant la synchronisation sur toute la ligne d'extrusion.

• Conception structurelle souple
  Les petits modèles permettent le mouvement global de la machine ou le mouvement du cadre supérieur, ce qui permet une adaptation facile à des processus de production spéciaux.

• Haute fiabilité et entretien facile
  Les composants mécaniques lourds assurent une longue durée de vie et un fonctionnement stable.

Applications

• lignes de câbles extérieurs en fibre optique

• lignes d'extrusion de câbles d'alimentation et de câbles de commande

• Lines de blindage et bandes de protection en cuivre

• Fabrication d'isolation de câbles et d'extrusion de jaquettes

• Processus de formage et de remontage de câbles

Principaux paramètres techniques

Configurations facultatives

• Régulateur de vitesse du moteur à courant continu ou VFD

• Système de régulation de la tension de poudre magnétique

• Transmission de l'arbre de terre pour les lignes de blindage et de blindage

• Longueur de traction et largeur de ceinture personnalisées

• Intégration avec des lignes complètes d'extrusion de câbles

Pourquoi choisir ce dispositif de traction?

Ce dispositif de traction pneumatique combineDes performances mécaniques élevées, un contrôle précis de la tension et une configuration flexible, ce qui en fait un choix idéal pour les fabricants de fibres optiques et de câbles d'alimentation à la recherche d'une production stable, de haute qualité et efficace.
