Processus de fabrication de câble de mode unitaire, machine de fabrication de câble aérien d'ADSS
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | I-suntop |
| Certification: | SGS |
| Numéro de modèle: | I-90 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1set |
|---|---|
| Prix: | By negotiation |
| Détails d'emballage: | Boîte en plastique de film+wooden |
| Délai de livraison: | Jours de Min.50working |
| Conditions de paiement: | L/C, T/T |
| Capacité d'approvisionnement: | Jusqu'à machine différente |
|
Détail Infomation |
|||
| Application: | fabrication pour le câble à fibres optiques extérieur d'ADSS/GYTW/GYTS/GYTA | Matériel d'extrusion: | LDPE, MDPE, HDPE, PA12 |
|---|---|---|---|
| Vitesse de structure: | Max.100m/minute | Diamètre extérieur de finition: | 6.0mm-35.0mm |
| Diamètre du fil central: | 4.2mm-30mm | Garantie: | 12 mois |
| Tension: | 5wire triphasé 380V 50HZ | Perte supplémentaire: | ≤ 0.02db/kilomètre (fibre de SM) |
| Mettre en évidence: | Processus de fabrication de câble aérien d'ADSS,processus de fabrication de câble de mode unitaire,Machine de fabrication de câble aérien d'ADSS |
||
Description de produit

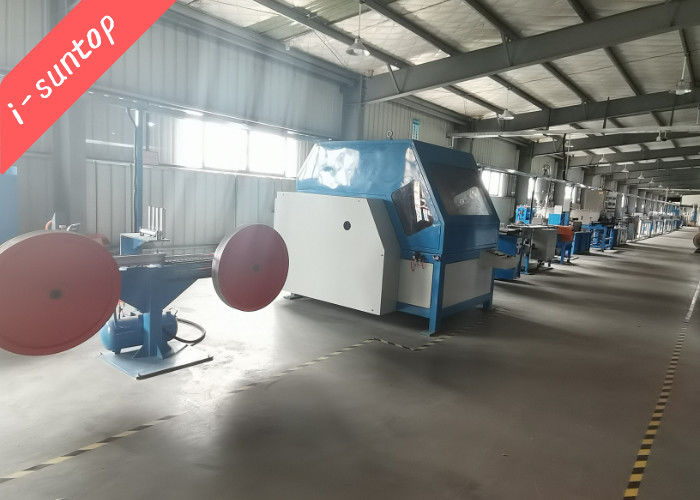

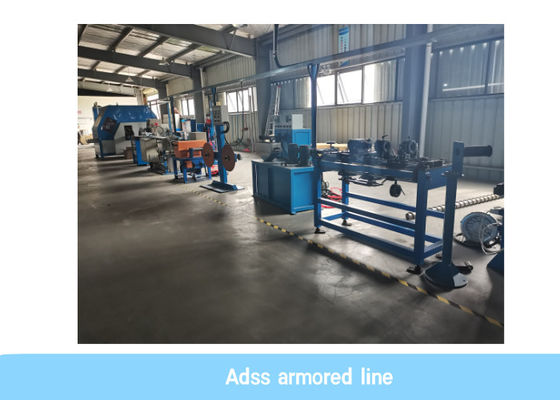

Ligne de production de câble à fibre optique monomode aérien ADSS
machine de câble à fibre optique i-suntop 20220228.pdf
1. Descriptif deLigne de production de câble à fibre optique monomode aérien ADSS:
A, la machinerie de câble convient à la production complète de gaine extérieure et de renforcement de noyau de câble optique, peut également être utilisée pour la production de couche de protection intérieure
B, gaine intérieure en PE, ceinture composée d'aluminium-plastique et gaine intérieure en PE.
C, gaine extérieure en PE, ceinture composée d'aluminium-plastique, gaine extérieure composée de PE, ceinture composée d'acier-plastique, gaine extérieure composée de PE.
D, câble à fibre optique de type à faisceau de tubes en acier double parallèle.
2. Caractéristiques pourLigne de production de câble à fibre optique monomode aérien ADSS:
A, les principales pièces électriques sont importées, la vis adopte la dernière technologie moderne, la résistance à l'abrasion de la surface de la dent d'engrenage.
B, faible consommation d'énergie de l'équipement, une grande quantité d'extrusion, une efficacité de production élevée, une surface à haute brillance, une petite différence de température, un faible bruit, une bonne stabilité, une forte continuité de travail, un fonctionnement pratique, une longue durée de vie.
3. Paramètres techniques deLigne de production de câble à fibre optique monomode aérien ADSS:
| Matériau extrudé | LDPE, MDPE, HDPE, PA12 |
| Sortie d'extrusion maximale | 250Kg/h(PE) |
| Diamètre extérieur de l'extrusion | Ø5-Ø35mm |
| Vitesse de production | max.60m/min |
| Spécification de la bobine de paiement | PN800-PN1600mm |
| Spécification de rembobinage | PN800-PN1600mm |
| Hauteur centrale de la ligne de production | 1000mm |
4. Configuration de ligne pourLigne de production de câble à fibre optique monomode aérien ADSS:
| Articles | Qté. |
|
Gaine de l'âme du câble |
1 jeu |
|
Unité de tension Φ800 |
1 jeu |
|

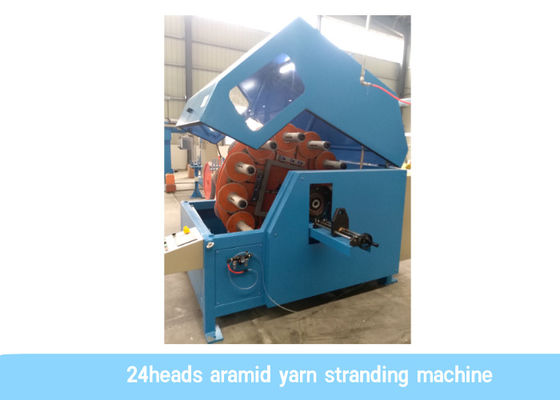

Toronneuse de fils d'aramide 24 têtes |
1 jeu |
|
Dispositif de remplissage de gelée de câble |
1 jeu |
|
La bande de blocage de l'eau est payante |
1 jeu |
|
Dévidoir de ruban en acier / aluminium à deux roues |
1 jeu |
|
Accumulateur de ruban acier/aluminium |
1 jeu |
|
Dispositif de soudage à la molette en ligne (ruban d'acier et d'aluminium) |
1 jeu |
|
Dispositif d'ondulation de ruban métallique (ruban acier-aluminium) |
1 jeu |
|
Dispositif de formage longitudinal de ruban métallique (ruban acier-aluminium) |
1 jeu |
|

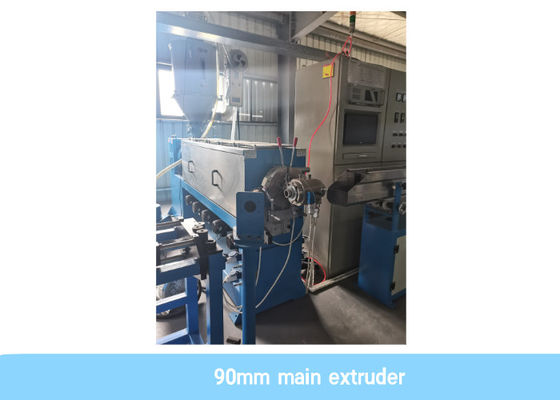

Extrudeuse Φ90 |
1 jeu |
|
Séchoir 100KG et trémie automatique |
1 jeu |
|
Armoire de contrôle électrique du programme IPC + PLC |
1 jeu |
|
Bac à eau chaude et réservoir d'eau en acier inoxydable |
1 jeu |
|
Bac à eau de refroidissement en acier inoxydable monocouche de type U (avec sécheur et silencieux) |
1 jeu |
|
Jauge laser de diamètre |
1 jeu |
|
Machine à étincelles |
1 jeu |
|
Machine à cabestan de type Caterpillar |
1 jeu |
|
Relever l'unité de tension |
1 jeu |
|
Prendre la machine |
1 jeu |
