chaîne de production de 190m/Min Duplex Fiber Optic Cable pour le câble d'interface de FTTH
Détails sur le produit:
Lieu d'origine: | La Chine |
Nom de marque: | I-suntop |
Certification: | SGS |
Numéro de modèle: | I-50 |
Conditions de paiement et expédition:
Quantité de commande min: | 1set |
---|---|
Prix: | By negotiation |
Détails d'emballage: | Boîte en plastique de film+wooden |
Délai de livraison: | Jours de Min.30working |
Conditions de paiement: | L/C, T/T |
Capacité d'approvisionnement: | Jusqu'à machine différente |
Détail Infomation |
|||
Utilisation: | fabrication de câble du câble d'interface de FTTH +Simplex/duplex | Vitesse de conception: | Max.190m/minute |
---|---|---|---|
Non des bobines de fibre optique de profit: | 06/04/12 | perte excédentaire après extrusion: | 1550nm<=0.2dB/km (fibre optique simple de moule) |
Garantie: | 18month | Tension: | 5wire triphasé 380V 50HZ |
Moteur servo: | Danfoss | PLC: | Siemens |
Mettre en évidence: | chaîne de production de câble optique de fibre de duplex,chaîne de production de câble optique de la fibre 190m/min,machine duplex de fabrication de câbles |
Description de produit

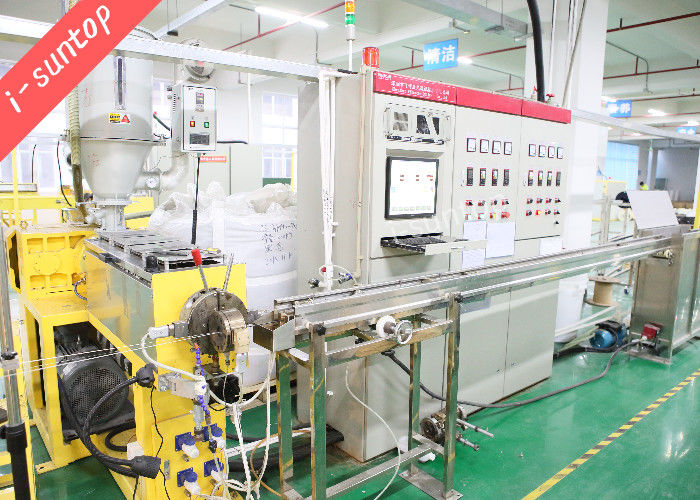

Chaîne de production de câble optique de fibre du câble d'interface de FTTH +Simplex/duplex
machine 20220228.pdf de câble optique de fibre d'i-suntop
1. Description pour la chaîne de production de câble optique de fibre du câble d'interface de FTTH +Simplex/duplex :
Cette chaîne de production de câble optique de fibre fait à fibre du câble d'interface de FTTH +Simplex/duplex le câble optique, maximum externe du diamètre 5.0mm.
Structures de câble :
Diamètre extérieur de câble duplex de patchcord d'A. Simplex : 1.2/1.6/2.0/3.0mm, fibres de tampon de 0.6/0.9mm + Kevlar/fil d'aramid renforcer les membres + la gaine de LSZH/PVC.
Maximum externe du diamètre 5.0mm de câble de distribution de noyau de B. Multi, fil des fibres +Kevlar/aramid de tampon de 6core 0.9mm renforcer les membres + la gaine de LSZH/PVC.
Le maximum externe d'intérieur micro du diamètre 3.8mm de câble à fibres optiques de fibre de C. Mini jusqu'à 24core a coloré le fil nu des fibres +Kevlar/aramid pour renforcer les membres + la gaine de LSZH/PVC.
Câble d'interface de D. FTTH : fibres nues + wires/FRP en acier renforcer les membres + la gaine de LSZH/PVC/PE,
2. Les paramètres techniques de FTTH interface la chaîne de production de câble optique de fibre du câble +Simplex/duplex :
Type d'extrudeuse | extrudeuse de 50×25 /65 ×25 |
matériel d'extrusion | LSZH, PVC, PE |
vitesse de structure | Max.190m/minute |
vitesse de production |
Max.120m/minute (LSZH) ; 100m/min (PVC) pour 2.0*5.0mm FTTH |
Non des bobines de fibre optique de profit | 2 ou 4 bobines |
Spécifications des bobines de fibre optique de profit | bobines de fibre optique standard de 25km et de 50km |
Tension de profit de la fibre optique | 0.4N-1.5N |
Têtes non de support de profit de renfort | 2 têtes |
Spécifications des bobines de profit de renfort | Bobines PN400 et bobines ø254×ø116×ø180×ø32 |
spécifications de renfort | ø0.4-ø1.0 |
Tension de profit du renfort | 5N-20N |
Tension de réceptrice | 5-15N |
Bobine des spécifications | Bobine PN400 et bobine PN630 (ø central 56 de diamètre de trou d'axe) |
perte excédentaire après extrusion | 1550nm<> |
Taille centrale de machine | 1000mm du fond |
3. Ligne configuration pour la chaîne de production de câble optique de fibre du câble d'interface de FTTH +Simplex/duplex :
Articles | Quantité. |
Profit de fil d'acier de membre de Φ800 Stengthen un plus grand | 1set |

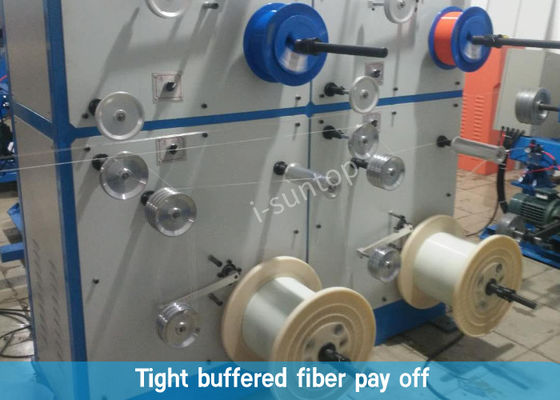

4 profit de fil d'acier de la fibre +2head FRP/de têtes petit | 1set |

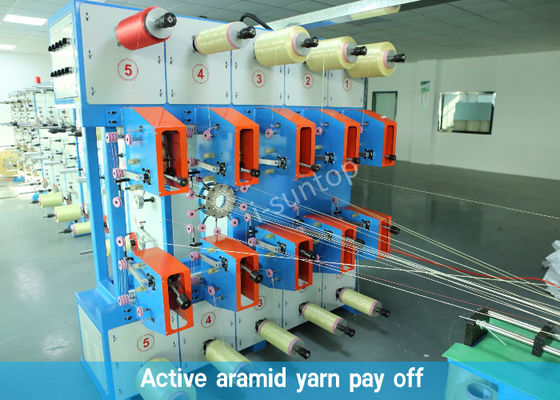

Le fil passif d'aramid de /active épongent | |
Soutien mobile de moule | 1set |
extrudeuse 50 avec deux le croisillon, un pour le câble d'interface de FTTH, un pour câble recto/duplex | 1set |
50kg dessiccateur +hopper | 1set |
Système de contrôle de programme d'IPC+PLC | 1set |
cuvette en mouvement de l'eau de 2.5m et réservoir d'eau chaud | 1set |
type fixe cuvette de 8m de l'eau de refroidissement et eau de refroidissement tank+chiller | 1set |
mesure de diamètre de laser | 1set |

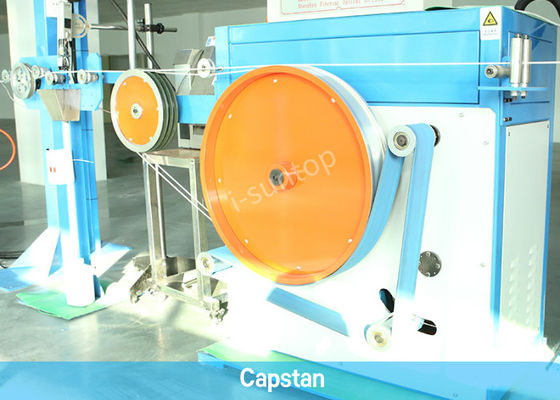

cabestan de double-roue | 1set |
accumulateur de câble | 1set |
réceptrice de double-axe de 400-630mm |
1set |
