Le GV intermédiaire à grande vitesse de machine du tréfilage 37kw a approuvé
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | I-suntop |
| Certification: | SGS |
| Numéro de modèle: | GF-17DT |
Conditions de paiement et expédition:
| Quantité de commande min: | 1set |
|---|---|
| Prix: | By negotiation |
| Détails d'emballage: | Boîte en plastique de film+wooden |
| Délai de livraison: | Jours de Min.30working |
| Conditions de paiement: | L/C, T/T |
| Capacité d'approvisionnement: | Jusqu'à machine différente |
|
Détail Infomation |
|||
| Service après-vente fourni: | Ingénieurs disponibles pour entretenir des machines à l'étranger | Garantie: | Une garantie d'an |
|---|---|---|---|
| Diamètre d'admission: | Φ3.0~Φ2.6 | Tension: | 380V |
| Condition: | Nouveau | Diamètre de débouché: | Φ0.4~Φ1.2 |
| Couleur: | Les exigences des clients | Utilisation: | machine utilisée de tréfilage |
| Nom: | Machine de cuivre multiple du tréfilage DT21/8 avec le recuit | Matériel de dessin: | cuivre |
| Vitesse de dessin: | 1200M/MIN | ||
| Mettre en évidence: | machine intermédiaire du tréfilage 37kw,Machine intermédiaire de tréfilage de GV,machine à grande vitesse du tréfilage 37kw |
||
Description de produit

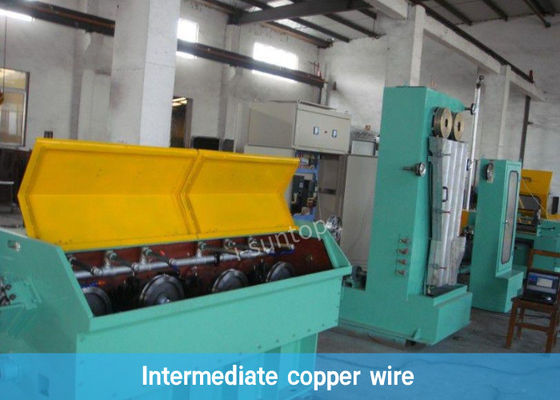

Machine de cuivre intermédiaire à grande vitesse de tréfilage avec l'annealer
Tréfilage machine20220301.pdf d'en cuivre d'I-suntop
1. Demande de machine de cuivre intermédiaire de tréfilage avec l'annealer :
La chaîne de production s'applique pour le câblage cuivre de 3.0-2.6mm, dessiné au fil de 0.4-1.2mm. Avec l'annealer, le fil de finition de conducteur avec le processus de recuit peut être employé pour le prochain toronnage ou l'extrusion de processus.
2. Spécifications pour la machine de cuivre intermédiaire de tréfilage avec l'annealer :
| Articles | GF-17DT | GF-17DST | GF-17MDST | GF-HST |
| Système de contrôle | Type analogue traditionnel/commande numérique avec le disque de production | |||
| Diamètre de débouché | Φ0.4~Φ1.2 | Φ0.4~Φ1.6 | Φ0.4~Φ1.2 | Φ0.4~Φ1.8 |
| Diamètre d'admission | Φ3.0~Φ2.6 | Φ3.5~Φ2.6 | Φ3.2~Φ2.6 | Φ3.5~Φ2.6 |
| Ligne vitesse maximum | 1200 | 2000 | 1500 | 1800 |
| Matrices NON. | 17 | 17 | 17 | 17 |
| Rapport de glissement de m/c | 18%+12.5% | 20%+15% | 15%+10% | 19.5%+10% |
| Vue | Fonte de fer | Soudé par le plat d'bonne affaire | ||
| Cabestan | Tungstène | |||
| Diamètre maximum de cabestan | Φ260 | Φ250 | Φ254 | Φ280 |
| Diamètre de cabestan de vitesse de difficulté | Φ260 | Φ250 | Φ252 | Φ280 |
| Taille de bobine de bobineuse | Φ400~Φ630 | |||
| Type loading&unloading de bobine | Double dé d'extrémité | |||
| Capacité de chargement maximum | 500KG/MAX | |||
| Type de transmission | Par la chaîne | Par des vitesses d'au sol de précision | ||
| Traversée de l'unité | Type de moteur de vitesse-vers le bas de la courroie 90KW | |||
| Coupure | Frein magnétique/frein à disque | |||
| Système d'épreuve de révision | Bobineuse de contrôle synchrone de PID | |||
| Détection du dispositif | Équilibre de poids par le bras d'oscillation | |||
| Contrôle de tension | La pression atmosphérique s'ajustent | |||
| Moteur principal | 37KW | 55KW | 37KW | 45KW |
| Moteur de bobineuse | 11KW | 11KW | 11KW | 11KW |
| Méthode d'Annealer | recuit de Trois-section | |||
| Maximum recuisez le courant | DC1200A | DC2000A | DC1500A | DC2000A |
| Maximum recuisez la tension | DC50V | DC50V | DC50V | DC50V |
| Puissance de recuit de moteur | 60KVA | 100KVA | 75KVA | 100KVA |
| Quantité de vapeur | 12kg/h | 12kg/h | 12kg/h | 18kg/h |
| Capacité de l'eau de refroidissement | 300L/min | 400L/min | 300L/min | 500L/min |
| Capacité d'air comprimé | 0.4~0.6mpa, 30L/min | 0.4~0.6Mpa, 50L/min | 0.4~0.6mpa, 30L/min | 0.4~0.6Mpa, 50L/min |
| Source d'énergie | 380V 50/60HZ | |||
| Taille de machine | 13300*3500*3400 | |||
| Poids de machine | 6500KG | 7500KG | 6500KG | 6500KG |
3. Composant pour la machine de cuivre intermédiaire de tréfilage avec l'annealer
| Nom | Quantité |
| 1. Profit (arrêt automatique d'embrouillement de fil) | 1 ensemble |
| 2. Machine de dessin principale de HXE-17DS | 1 ensemble |

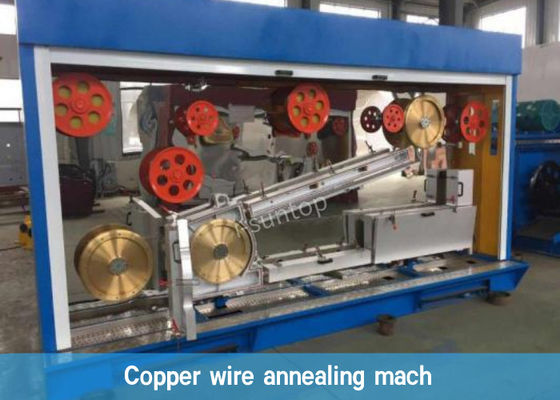

| 3. Machine du recuit HXE-TH250 | 1 ensemble |
| 4. Contrôleur de la tension HXE-180 | 1 ensemble |

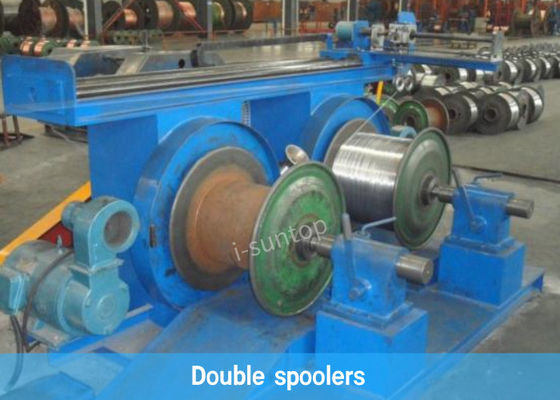

| 5. Bobineuses du double HXE-SX630 | 1 ensemble |
| 6. Armoire électrique | ensemble 2 |
| 7. Panneau d'opération | 1 ensemble |
| 8. Générateur de vapeur | 1 ensemble |
| 9. Système de lubrification d'huile de vitesse | 1 ensemble |
| 10. Pièces de rechange | 1 ensemble |
4. Caractéristiques pour la machine de cuivre intermédiaire de tréfilage avec l'annealer
-
PLC de Siemens et écran tactile de Siemens, avec des boutons comme support
-
Des pièces de rechange pendant une année seront fournies avec la machine.
-
Structure
1-1.Frame est fonte de fer et recuit pour éliminer l'effort intérieur.
1-2.Further a traité par la fraiseuse d'exactitude.
-
Facile dans l'installation et l'entretien.
-
Adoption des composants de renommée mondiale avancés de marque dans les pièces pneumatiques, les pièces électriques et les pièces d'opération.
-
Courant dans une hauts automatisation et intellectualization, aucune pollution
-
Comme utilisation de la technologie de fréquence, des changements du contexte plus grand des parties du taux de compression de rencontrer l'éventail de technologie et de dessin à grande vitesse.
-
Le bon système de refroidissement, qualité finale de fil est très bon.
