chaîne de production lâche d'extrusion de tube de micro de 1.1-1.5mm pour le câble enflé d'air micro
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | I-suntop |
| Certification: | SGS |
| Numéro de modèle: | I-40 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1set |
|---|---|
| Prix: | By negotiation |
| Détails d'emballage: | Boîte en plastique de film+wooden |
| Délai de livraison: | Jours de Min.50working |
| Conditions de paiement: | L/C, T/T |
| Capacité d'approvisionnement: | Jusqu'à machine différente |
|
Détail Infomation |
|||
| Matériel d'extrusion: | PBT, PP, PC | Ligne vitesse: | Max.600m/minute |
|---|---|---|---|
| Non de la fibre: | 12 | Application: | fabrication de tube lâche de PBT |
| Garantie: | 18month | Tension: | Phase à C.A. 3 de 70KVA 380V 50HZ |
| PLC: | Siemens | ||
| Mettre en évidence: | Chaîne de production lâche micro d'extrusion de tube,chaîne de production d'extrusion de tube de 1.5mm,Chaîne de production enflée d'extrusion de câble d'air |
||
Description de produit
chaîne de production lâche d'extrusion de tube de micro de 1.1-1.5mm pour le câble enflé d'air micro
machine 20220228.pdf de câble optique de fibre d'i-suntop
1.Description pour la chaîne de production lâche micro d'extrusion de tube de 1.1-1.5mm pour le câble enflé d'air micro :
principalement approprié à l'expulsion du tube lâche en lequel la fibre optique des noyaux 2-12 sont contenus et l'élément de remplisseur de 1.5-3.5mm.
2.Advantage pour la chaîne de production lâche micro d'extrusion de tube de 1.1-1.5mm pour le câble enflé d'air micro :
A. Le profit de fibre optique est le dispositif motorzed de profit, la tension de la ligne de profit est stable et fiable, et la tension est réglable.
B. L'extrudeuse adopte la vis spéciale, qui a de bonnes linéarités d'extrusion et efficacité élevée d'extrusion.

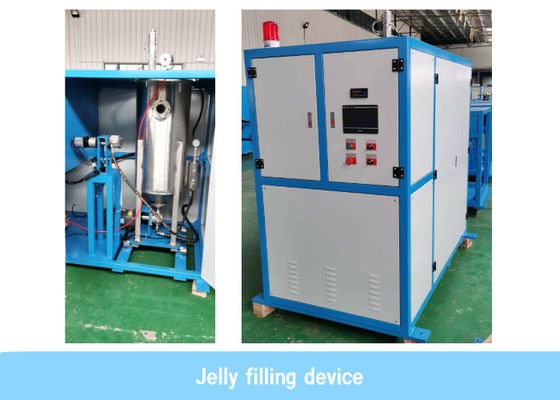

Le dispositif de remplissage de gelée de C a l'effet professionnel de De-bulle, euipped avec la pompe de dosage de précision et une précision pesant le dispositif pour assurer le remplissage opportun de l'onguent.
D·La réceptrice est double efficacité automatique de bobines changée sans décélération et et élevée de production.
Système de contrôle industriel d'informatique d'E. International avec le niveau élevé d'automation, il peut être lié avec des systèmes de MES, d'ERP, la production de cheminement et de gestion en temps réel.
F. Les systèmes de contrôle et les composants principaux sont des marques célèbres internationales, et la chaîne de production a de forte stabilité et la fiabilité.
paramètres 3.Technical de chaîne de production lâche micro d'extrusion de tube de 1.1-1.5mm pour le câble enflé d'air micro :
| NON. | Nom | Paramètres |
| 1 | Champ d'application | pour le tube lâche de expulsion de fibre de 2 – 12 noyaux |
| matériel approprié à PBT | ||
| 2 | Noyau NON. | 2 – 12 noyaux |
| 3 | Tension de profit de fibre | 0.4N~1.5N±0.05N |
| 4 | Enrouleur de câbles optiques de fibre | Φ236×Ф160×108 millimètre |
| Φ236×Ф160×236 millimètre | ||
| 5 | Temp d'eau chaude. | température ambiante – 70 ° C du ± 2 du ° C |
| 6 | Tension de réceptrice | 2,5 – 8.0N |
| 7 | Vitesse de structure | 800m/min |
| 8 | Vitesse de production | 20 – 600m/min (tube de poutre de Φ1.8mmPBT) |
| 9 | Contrôle de longueur | (‰ 0 – 3) ‰ du ± 0,2 |
| 10 | Erreur de mètre de longueur | <1> |
| 11 | Spécifications de bobine de fil | PN630mm PN800mm |
| 12 | Atténuation supplémentaire | <0> |
| 13 | Uniformité de diamètre extérieur et de longueur excédentaire | ≤ ±0.05, ±0.2 ‰ |
| 14 | Longueur de la ligne de production | ≤ 35M |
| 15 | Puissance d'équipement | Phase à C.A. 3 de 70KVA 380V 50HZ |
| 16 | Air comprimé | 0,5 – 0.6MPa |
configuration 4.Line pourlachaînedeproductionlâchemicrod'extrusiondetubede1.1-1.5mmpourlecâbleenfléd'airmicro :
| article | Tout le nom et spécifications de parties | Quantité | Fonction pour la référence |
| 1 | support motorisé de fibre optique de profit de 12 têtes | 1 | La fibre épongent |
| 2 | Dispositif de Huile-crème avec du solvant +vacuum-pumping de bulle d'air | 1 | Remplissage d'huile |
| 3 |
40mm extrudeuse et auxiliaires (séchage y compris, machine de alimentation, tête de machine et mélangeur de masterbatch de couleur) La vis de PBT, ajustent la tête de machine + le dispositif de vide |
1 | Expulsent le fil |
| 4 | Une machine 50KG plus sèche et une trémie automatique | 1 | Dessiccateur matériel et sucer |
| 5 | Appareillage électrique de PC+PLC (S7-300) | 1 | Commandes système |
| 6 | réservoir chaud de l'eau trough+water de la température de 4m | 1 | Fil de refroidissement |
| 7 | Dispositif de pulvérisation de l'eau simple de la roue capstan+Warm de Ф630mm | 1 | Traction du fil |
| 8 |
Roue simple capstan+ de Ф630mm dispositif de pulvérisation d'eau froide |
1 | Fil de refroidissement et traction du fil |
| 9 | mesure de diamètre de laser | 1 | Essai de diamètre |
| 10 | Prenez le danseur de tension | 1 | Contrôle de tension |
| 11 | double de φ800mm - pleine automatique-prise de bobine vers le haut de machine | 1 | Fil de petit pain et de rebobinage |
