Résumé exécutif

Dans la fabrication de câbles et de fibres optiques, la qualité de l'extrusion est directement liée aux performances du système de plastification.Les ingénieurs expérimentés en extrusion comprennent que quatre paramètres supplémentaires ont une incidence significative sur la qualité de la fonte et la stabilité de la production.:

• Rapport longueur/diamètre (ratio L/D)
• Ratio de compression
• Pression sur le dos
• Vitesse de vis

Ce document technique explique comment ces paramètres influencent le processus de plastification et fournit des recommandations techniques pratiques pour optimiser les performances d'extrusion.

1. Comprendre le rapport longueur/diamètre (L/D ratio)

Le rapport L/D est défini comme la longueur de travail effective de la vis divisée par son diamètre.

Pourquoi le ratio L/D est important

Un rapport L/D correctement sélectionné permet un temps de séjour suffisant du matériau à l'intérieur du fût, permettant:

✔ Une fusion plus uniforme

✔ Une meilleure cohérence à la température

✔ Amélioration de la capacité de mélange

✔ Une production d'extrusion plus élevée

✔ Une meilleure qualité des produits

Pour les applications d'isolation et de revêtement de câbles, une plastification appropriée est essentielle pour obtenir une épaisseur de paroi stable et une finition de surface excellente.

Avantages d'un ratio de D/L plus élevé

Une vis plus longue fournit:

• Amélioration de la stabilité d'alimentation
• Meilleure homogénéisation de la fonte
• Augmentation de la capacité de production
• Efficacité de production accrue

Considérations d'ingénierie

L'augmentation du ratio L/D présente également des défis:

• Coûts de fabrication plus élevés
• Augmentation de la déviation des vis
• Exigences de couple plus élevées
• Tolérances d'usinage plus exigeantes

Pour les vis d'extrusion de petit diamètre, la résistance mécanique doit toujours être vérifiée pendant la conception.

2Le rapport de compression et son effet sur la plastification

Le rapport de compression est déterminé par la réduction de la profondeur du canal de vis entre la section d'alimentation et la section de mesure.

Fonctions principales

La section de compression effectue plusieurs tâches critiques:

• Compaction des matériaux
• Accélération de fusion
• Élimination de l'air
• Génération de pression
• Homogénéisation de la fonte

Les avantages d'un bon rapport de compression

Un rapport de compression bien conçu peut fournir:

• Fusion uniforme
• Pression d'extrusion stable
• Amélioration de la consistance du produit
• Meilleure dispersion des additifs et du masterbatch de couleur

Risques d'une compression excessive

Une compression excessive peut entraîner:

• Dégradation des matériaux
• Chauffage excessif par cisaillement
• Augmentation de la consommation électrique
• Usure des vis

Le rapport de compression optimal doit toujours être choisi en fonction des caractéristiques du matériau et des exigences de production.

3La contre-pression est un paramètre critique du processus.

La contre-pression est générée lorsque le polymère fondu rencontre une résistance lorsqu'il traverse le système d'extrusion.

Les bienfaits d'une pression réglée sur le dos

Une bonne pression sur le dos contribue à:

• Densité de fusion plus élevée
• Une meilleure répartition de la température
• Amélioration des performances de mélange
• Réduction des défauts du produit
• Extrusion plus stable

Des problèmes possibles

Une pression excessive sur le dos peut entraîner:

• Dégradation des polymères
• Surchauffe
• Augmentation de la consommation d'énergie
• Des conditions de production instables

Un réglage équilibré de la contre-pression est essentiel pour une extrusion efficace.

4. Vitesse de vis et performance de production

La vitesse de vis influence directement:

• Taux de cisaillement
• Temps de résidence
• Température de fusion
• Produits de production

Les avantages d'une vitesse plus élevée

Lorsqu'elle est correctement contrôlée, une vitesse de vis plus élevée peut:

• Augmenter la production
• Améliorer l'efficacité de la production
• Améliorer les performances de mélange
• Améliorer la dispersion des additifs

Risques liés à la vitesse excessive des vis

Le fonctionnement au-delà de la plage de vitesse optimale peut entraîner:

• Chaleur de cisaillement excessive
• Dégradation des matériaux
• Instabilité de la fonte
• Réduction de la qualité du produit

La vitesse de vis idéale doit être déterminée par l'optimisation du processus et l'essai des matériaux.

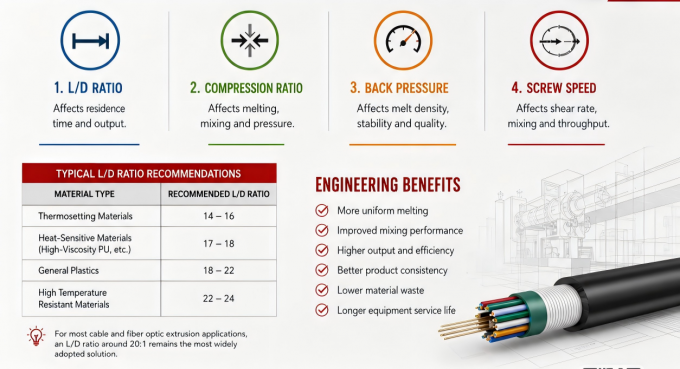

Recommandations typiques concernant le ratio L/D

Pour la plupart des applications d'extrusion de câbles et de fibres optiques, un ratio L/D d'environ 20:1 reste la solution la plus largement adoptée.

Perspective de l'ingénierie Wirecan

Chez Dongguan Wirecan Technology Co., Ltd., la conception de vis d'extrusion est l'une des technologies de base derrière la production de câbles et de fibres optiques stables.

Notre équipe d'ingénieurs développe et optimise continuellement:

• Lines d'extrusion de câbles à fibre optique
• Lignes de production de câbles FTTH
• Lines d'extrusion de tubes en vrac
• Équipement de fabrication de câbles LAN
• Systèmes d'extrusion de câbles de puissance
• Écrous et barils d'extrusion personnalisés

En combinant l'expérience pratique de la production avec des principes de conception avancés de vis, Wirecan aide les clients à atteindre:

✓ Une production plus élevée

✓ Une meilleure consistance du produit

✓ Moins de déchets de matériaux

✓ Amélioration de l'efficacité de la production

✓ Durée de vie plus longue de l'équipement
