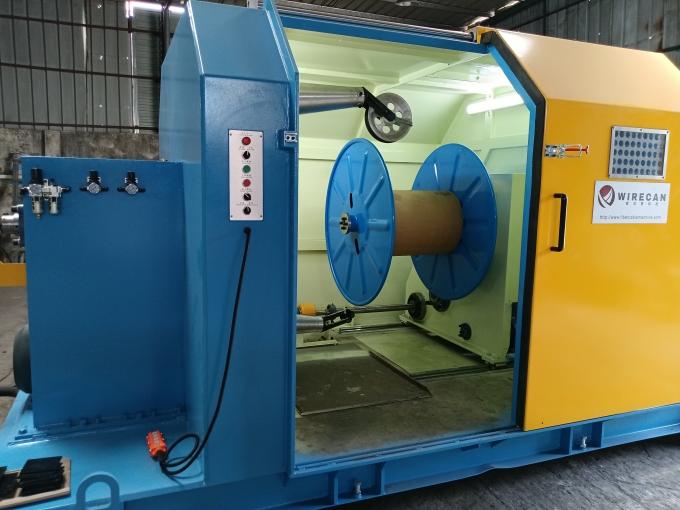

Ligne de vrillage simple de machine de fil de type en porte-à-faux de noyau

Une ligne de vrillage simple de machine de fil de type en porte-à-faux de noyau est un appareil utilisé à la fabrication de câble. Elle est conçue pour produire des paires torsadées de fils qui sont utilisés généralement dans l'industrie des télécommunications. Voici comment cela fonctionne :

1. Profit de fil : Le profit de fil est le point de départ pour le processus de fabrication. Il se compose des bobines du câblage cuivre qui sont introduites dans la machine.

2. Redresseur de fil : Le redresseur de fil est habitué pour enlever tous les courbures ou replis du fil, s'assurant qu'il est droit et même.

3. Pré-vrillage de fil : Avant que les fils soient tordus ensemble, ils subissent un processus appelé pré-vrillage. Ceci implique de tordre chacun fil individuel dans la direction opposée à la torsion finale. Ceci aide à empêcher les fils de se démêler pendant le processus de vrillage.

4. Vrillage de la machine : La machine de vrillage est le coeur de la ligne de vrillage simple de machine de fil de type en porte-à-faux de noyau. Elle se compose de deux axes tournants, chacun qui tient une bobine de fil. Les fils sont alimentés par des guides et enroulés autour de l'un l'autre pour créer un twisted pair.

5. Contrôle de tension : Le système de contrôle de tension s'assure que les fils sont tordus ainsi que la quantité correcte de tension. Trop de tension peut faire casser les fils, alors que trop peu de tension peut avoir comme conséquence des torsions lâches et inégales.

6. Réceptrice : Le système de réceptrice est employé pour enrouler le twisted pair sur une bobine ou une bobine. Ceci permet au câble d'être facilement transporté et employé dans d'autres processus de fabrication.

La ligne de simple-vrillage de machine de fil de type en porte-à-faux de noyau est un appareil souple qui peut fabriquer un large éventail de produits tordus de fil. Elle est utilisée généralement dans l'industrie des télécommunications pour la production des câbles de twisted pair utilisés dans le téléphone et les réseaux informatiques.
